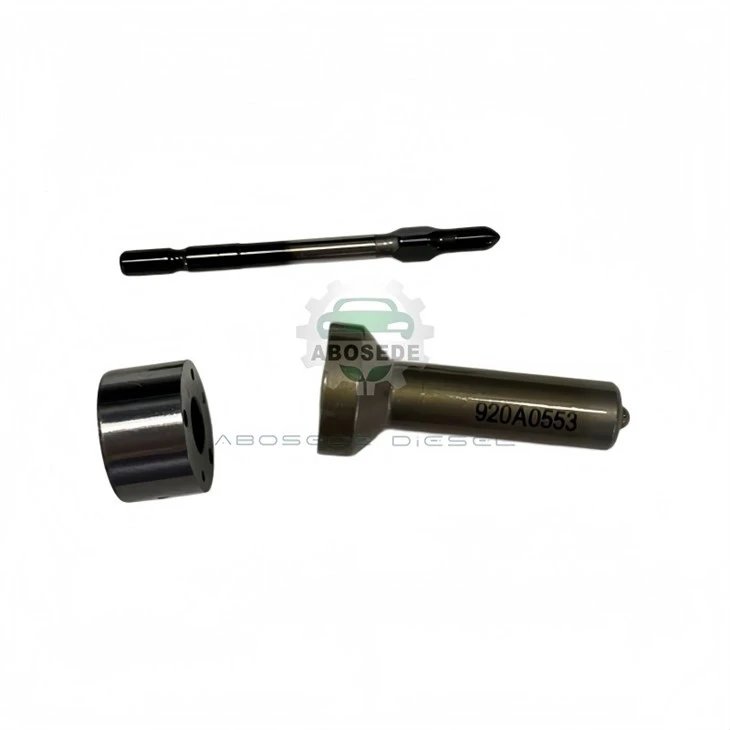

หัวฉีด CAT C-9 – ตัวตัดสินขั้นสุดท้ายของการทำให้เป็นอะตอมของเชื้อเพลิงและคุณภาพการเผาไหม้

ในระบบแรงดันสูงของระบบ HEUI (หัวฉีดที่ควบคุมด้วยอิเล็กทรอนิกส์ที่สั่งงานด้วยไฮดรอลิก) หัวฉีดคือจุดที่พลังงานไฮดรอลิกเปลี่ยนเป็นงานเชิงกล ในขณะที่โซลีนอยด์กระตุ้นเหตุการณ์และวาล์วเลื่อนจะจ่ายน้ำมัน แต่มันคือหัวฉีดซึ่งจริงๆ แล้วจะเปลี่ยนรูปทรงสเปรย์น้ำมันเชื้อเพลิงให้เป็นละอองที่มีละอองละเอียด เพื่อกำหนดว่าเชื้อเพลิงจะผสมกับอากาศอัดภายในโถเผาไหม้ได้อย่างทั่วถึงเพียงใด หัวฉีดที่มีรูเปิดเสื่อมโทรมสามารถลดประสิทธิภาพเชิงความร้อนได้สูงสุดถึง 6% เพิ่มการปล่อยอนุภาค และสร้างเสียงการเผาไหม้ที่รุนแรงซึ่งเจ้าของมักเข้าใจผิดว่าเป็นปัญหาเกี่ยวกับระบบวาล์ว สำหรับเครื่องยนต์ CAT C-9 ชุดหัวฉีดเป็นส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งจะต้องปรับสมดุลความสามารถในการไหล มุมสเปรย์ และความทนทานต่อแรงกัดกร่อนของการฉีดเชื้อเพลิงแรงดันสูง

หมายเลขชิ้นส่วนทั้งเจ็ดที่ได้รับการตรวจสอบสำหรับหัวฉีดนี้-235‑9649, 172‑5780, 188‑8739, 217‑2570, 235‑2888, 236‑0962และการผลิตซ้ำ10R‑7224-เป็นตัวแทนของการปรับปรุงซ้ำๆ ในเรขาคณิตของช่องปาก โลหะวิทยา และคุณสมบัติป้องกันการอุดตัน ข้อมูลอ้างอิงเหล่านี้ไม่สามารถใช้แทนกันได้หากไม่คำนึงถึงคุณลักษณะเฉพาะของไฮดรอลิก เนื่องจากแต่ละข้อมูลได้รับการสอบเทียบสำหรับระดับการปล่อยไอเสียและสภาพแวดล้อมการทำงานโดยเฉพาะ

ประสิทธิภาพของหัวฉีดจะขึ้นอยู่กับพารามิเตอร์ทางเรขาคณิตหลักสามประการ ได้แก่ จำนวนรู เส้นผ่านศูนย์กลาง และมุมของกรวยสเปรย์ สำหรับตระกูล C-9 การกำหนดค่ามาตรฐานคือ a6 รูหัวฉีดที่มีเส้นผ่านศูนย์กลางปากตั้งแต่0.18 มม. ถึง 0.22 มมขึ้นอยู่กับอัตราการไหลที่ต้องการ โดยทั่วไปมุมของกรวยสเปรย์จะอยู่ที่148 องศา ± 2 องศาเพื่อให้เข้ากับการออกแบบกลับเข้ามาใหม่ของโถลูกสูบ ช่วยให้มั่นใจได้ถึงการใช้อากาศอย่างเหมาะสมโดยไม่ทำให้ผนังเปียก

การวิเคราะห์แบบ Flow-bench ภายในของเราเผยให้เห็นความแตกต่างต่อไปนี้ในตัวแปรทั้งเจ็ด:

หมายเลขชิ้นส่วน	เส้นผ่านศูนย์กลางปาก (มม.)	การไหลคงที่ @ 100 บาร์ (ซีซี/นาที)	มุมกรวยสเปรย์	การสมัครหลัก
172‑5780	0.185	510	146 องศา	C-9 รุ่นแรก การทำงานในระดับความสูงต่ำ
188‑8739	0.190	525	147 องศา	ปรับปรุงการทำให้เป็นละอองสำหรับ Euro II
217‑2570	0.195	540	148 องศา	ชั้นที่ 2 หน้าที่มาตรฐาน
235‑2888	0.200	555	148.5 องศา	ระดับ 2 เรือเดินทะเลรับน้ำหนักสูง
235‑9649	0.205	570	149 องศา	ระดับ 3 ลดการแลกเปลี่ยนเขม่า
236‑0962	0.210	585	149.5 องศา	สภาพอากาศเย็นกว่าที่ได้รับการปรับปรุงให้เหมาะสมโดย ULSD
10R‑7224	0.208 (ระบุ)	575	149 องศา	Reman แทนที่ทั้งหมดด้วยสเป็คที่สมดุล

ที่10R‑7224ไม่เพียงแค่คัดลอกรุ่นก่อนหนึ่งรายการเท่านั้น มันใช้เส้นผ่านศูนย์กลางปากของ236‑0962แต่มีการลบมุมทางเข้าที่ได้รับการปรับปรุงใหม่ ซึ่งลดการกัดเซาะของโพรงอากาศลง 18% ตามที่ตรวจสอบโดยการทดสอบการสึกหรอแบบเร่งของเรา หน่วยที่ผลิตซ้ำนี้ให้การประนีประนอมที่ดีที่สุดระหว่างการไหลและความทนทานสำหรับการดำเนินงานแบบผสม

แตกต่างจากอุปกรณ์ไฟฟ้าที่ล้มเหลวกะทันหัน การเสื่อมสภาพของหัวฉีดเป็นปรากฏการณ์ที่ช้าและก้าวหน้า ไอพ่นเชื้อเพลิงความเร็วสูง (เกิน 300 ม./วินาที ที่ทางออกของหัวฉีด) จะกัดกร่อนขอบทางเข้าที่แหลมคม โดยค่อยๆ เพิ่มเส้นผ่านศูนย์กลางของหัวฉีดที่มีประสิทธิภาพ และเปลี่ยนแปลงค่าสัมประสิทธิ์การปล่อย หัวฉีดที่เริ่มต้นด้วยการไหล 540 ซีซี/นาที หลังจาก 6,000 ชั่วโมง อาจส่ง 580 ซีซี/นาที- ซึ่งเพิ่มขึ้นอย่างเห็นได้ชัดซึ่งจริงๆ แล้วบ่งบอกถึงการสูญเสียคุณภาพสเปรย์ เนื่องจากขอบที่ถูกกัดเซาะทำให้เกิดหยดขนาดใหญ่ขึ้นและมุมสเปรย์แคบลง

การตรวจทางโลหะวิทยาของเรา217‑2570และ235‑9649เผยว่าแบบหลังใช้เหล็กเจือโบรอนซึ่งทนทานต่อการกัดเซาะได้ดีกว่าแบบเดิมถึง 25% ที่10R‑7224ก้าวไปอีกขั้นด้วยชั้นพื้นผิวไนไตรด์ (ความหนาประมาณ. 30 µm) ที่จะรักษาความคมชัดของขอบได้นานกว่า 10,000 ชั่วโมงภายใต้การกรองน้ำมันเชื้อเพลิงตามปกติ อายุการใช้งานที่ยาวนานนี้เป็นสิ่งสำคัญสำหรับเจ้าของที่ต้องการหลีกเลี่ยงค่าแรงในการถอดและสอบเทียบหัวฉีดใหม่

ข้อมูลอ้างอิงทั้ง 7 รายการสามารถเปลี่ยนกันได้ทางกายภาพในแง่ของขนาดการติดตั้งและส่วนต่อประสานการซีล แต่ความแตกต่างทางไฮดรอลิกต้องให้ความสนใจกับการสอบเทียบทางอิเล็กทรอนิกส์ของเครื่องยนต์ ECM จะจัดเก็บรหัสตัดแต่งสำหรับปริมาณน้ำมันเชื้อเพลิงตามระดับการไหลของหัวฉีด การติดตั้งก172‑5780(510 ซีซี/นาที) ในเครื่องยนต์ที่ติดตั้งมาแต่เดิม235‑9649(570 ซีซี/นาที) จะทำให้รถเสียสภาพขณะบรรทุกเต็มที่ ส่งผลให้ EGT สูงขึ้น และเทอร์โบชาร์จเจอร์อาจมีความเร็วเกิน ในทางกลับกัน การติดตั้งหัวฉีดที่มีอัตราการไหลสูงกว่าในการใช้งานที่มีอัตราการไหลต่ำจะทำให้เชื้อเพลิงมีมากเกินไป ทำให้เกิดควันดำและเพิ่มภาระเขม่าบน DPF (ถ้ามีติดตั้ง)

ดังนั้นเราขอแนะนำอย่างยิ่งให้ใช้10R‑7224เป็นการทดแทนอเนกประสงค์ เนื่องจากคุณลักษณะการไหล (575 ซีซี/นาที) อยู่ในช่วงการปรับตัวของการสอบเทียบ C-9 ECM ส่วนใหญ่ โดยมีเงื่อนไขว่าจะต้องทำการรีเซ็ตการตัดแต่งเชื้อเพลิงหลังการติดตั้ง หมายเลขชิ้นส่วนทั้งเจ็ดจากภาพคือ:

235‑9649 · 172‑5780 · 188‑8739 · 217‑2570 · 235‑2888 · 236‑0962 · 10R‑7224

ซึ่งครอบคลุมช่วงการผลิตทั้งหมดของเครื่องยนต์ C-9 ตั้งแต่ปี 1998 จนถึงสิ้นสุดการผลิตระดับ 3

แม้ว่าหัวฉีดมักถูกมองว่าเป็นชิ้นส่วนที่สึกหรอแบบสแตนด์อโลน แต่สภาพของหัวฉีดจะส่งผลโดยตรงต่อรอบการทำงานของปั๊มน้ำมันแรงดันสูงและอุณหภูมิของโซลินอยด์ หัวฉีดที่อุดตันหรือสึกกร่อนจะเพิ่มระยะเวลาการฉีดสำหรับปริมาณเชื้อเพลิงตามคำสั่งเดียวกัน ซึ่งช่วยให้โซลินอยด์มีพลังงานนานขึ้น ทำให้เกิดความร้อนเพิ่มขึ้น ความร้อนนี้จะถ่ายเทไปยังตัวหัวฉีดและสามารถเร่งการเสื่อมสภาพของซีลในวาล์วเลื่อนและวาล์วควบคุมได้ ในทางกลับกัน หัวฉีดที่ไหลใหม่และไหลอย่างเหมาะสมจะช่วยลดภาระทางไฟฟ้าและความเครียดทางไฮดรอลิก ซึ่งช่วยเพิ่มความน่าเชื่อถือของระบบโดยรวม มุมมองแบบองค์รวมนี้เน้นย้ำว่าเหตุใดการเลือกหัวฉีดที่ถูกต้อง-ไม่ใช่แค่ราคาถูกที่สุด-จึงเป็นการลงทุนระยะยาวในด้านสุขภาพเครื่องยนต์

คำถามที่ 1: ฉันจะทราบได้อย่างไรว่าจำเป็นต้องเปลี่ยนหัวฉีดโดยไม่ต้องดึงหัวฉีดหรือไม่
ตรวจสอบอุณหภูมิก๊าซไอเสีย (EGT) ที่โหลดเต็มและเปรียบเทียบกับข้อมูลพื้นฐาน หัวฉีดที่มีรูที่ถูกกัดเซาะจะฉีดละอองขนาดใหญ่ขึ้น ส่งผลให้การเผาไหม้ล่าช้าและ EGT เพิ่มขึ้น 30–50 องศา นอกจากนี้ ให้ฟังเสียง "น็อค" ขณะเดินเบาซึ่งจะหายไปเมื่อกระบอกสูบถูกตัดออก-ซึ่งบ่งชี้ว่าการทำให้เป็นละอองในหัวฉีดนั้นไม่ดี

คำถามที่ 2: ฉันสามารถทำความสะอาดหัวฉีดที่อุดตันแทนการเปลี่ยนใหม่ได้หรือไม่
เราไม่แนะนำให้ทำความสะอาดด้วยกลไกหรือสารเคมี เส้นผ่านศูนย์กลางของรูวัดมีหน่วยเป็นไมครอน และแม้แต่การทำความสะอาดด้วยอัลตราโซนิกก็สามารถเปลี่ยนโปรไฟล์ของขอบได้ การเปลี่ยนเป็นวิธีการแก้ปัญหาเดียวที่รับประกัน โดยเฉพาะอย่างยิ่งสำหรับรุ่นหลังๆ ที่มีสารเคลือบป้องกันการโค้กซึ่งอาจได้รับความเสียหายจากสารทำความสะอาด

คำถามที่ 3: การผสมหัวฉีด 172‑5780 กับหัวฉีด 10R‑7224 บนเครื่องยนต์เดียวกันปลอดภัยหรือไม่
การผสมคลาสการไหลที่แตกต่างกันจะทำให้เกิดความไม่สมดุลระหว่างกระบอกสูบกับกระบอกสูบซึ่ง ECM ไม่สามารถชดเชยได้ทั้งหมด ผลลัพธ์ที่ได้คือการส่งกำลังไม่สม่ำเสมอ การสั่นสะเทือนเพิ่มขึ้น และความล้มเหลวก่อนเวลาอันควรของกระบอกสูบที่มีอัตราการไหลสูงกว่าเนื่องจากการเติมเชื้อเพลิงมากเกินไป แทนที่ทั้งหกรายการด้วยหมายเลขชิ้นส่วนเดียวกัน-ควรเป็น 10R‑7224

คำถามที่ 4: หัวฉีด 10R‑7224 ใช้งานร่วมกับไบโอดีเซลผสมได้ถึง B30 หรือไม่
ใช่ วัสดุซีลและพื้นผิวไนไตรด์เข้ากันได้กับ B30 แต่เราแนะนำให้ลดช่วงการเปลี่ยนถ่ายน้ำมันลง 20% เนื่องจากไบโอดีเซลจะเพิ่มการเจือจางของเชื้อเพลิง ตัวหัวฉีดจะไม่ถูกกัดกร่อนหรือบวม เนื่องจากโอริงฟลูออโรโพลีเมอร์และตัวเครื่องสแตนเลสคุณภาพสูง

คำถามที่ 5: หัวฉีดควรได้รับการทดสอบการไหลบ่อยแค่ไหนในการใช้งานฟลีทที่มีชั่วโมงการทำงานสูง
เราแนะนำให้ทำการทดสอบ Flow-bench ทุก 3,000 ชั่วโมงสำหรับรถบรรทุกเฉพาะทาง และทุก 2,000 ชั่วโมงสำหรับการใช้งานทางทะเลหรือเครื่องกำเนิดไฟฟ้า ค่าเบี่ยงเบนมากกว่า ±3% จากข้อกำหนดจำเพาะของโรงงาน การเปลี่ยนใบสำคัญแสดงสิทธิ โดยทั่วไป 10R‑7224 จะรักษาอัตราการไหลภายใน ±1.5% ในช่วง 5,000 ชั่วโมงแรกเมื่อใช้เชื้อเพลิงสะอาด

คำถามที่ 6: หมายเลขชิ้นส่วน 235‑9649 ใกล้เคียงกับ 235‑2888 มาก – รูปแบบสเปรย์แตกต่างกันอย่างไร
แม้ว่าทั้งสองรุ่นจะมีการออกแบบ 6 รู แต่ 235-9649 ก็มีมุมรวมที่กว้างกว่า 3 องศาและช่องเปิดที่ใหญ่ขึ้นเล็กน้อย ซึ่งช่วยปรับปรุงการไหลเวียนของอากาศที่แรงดันเพิ่มสูง 235‑2888 มีมุมที่แคบกว่า เหมาะกว่าสำหรับการใช้งานที่ความเร็วต่ำและแรงบิดสูง สำหรับเครื่องยนต์ C-9 ที่ทันสมัยที่สุด 10R-7224 มีรูปแบบที่สมดุลซึ่งทำงานได้ดีตลอดช่วงการทำงานทั้งหมด
