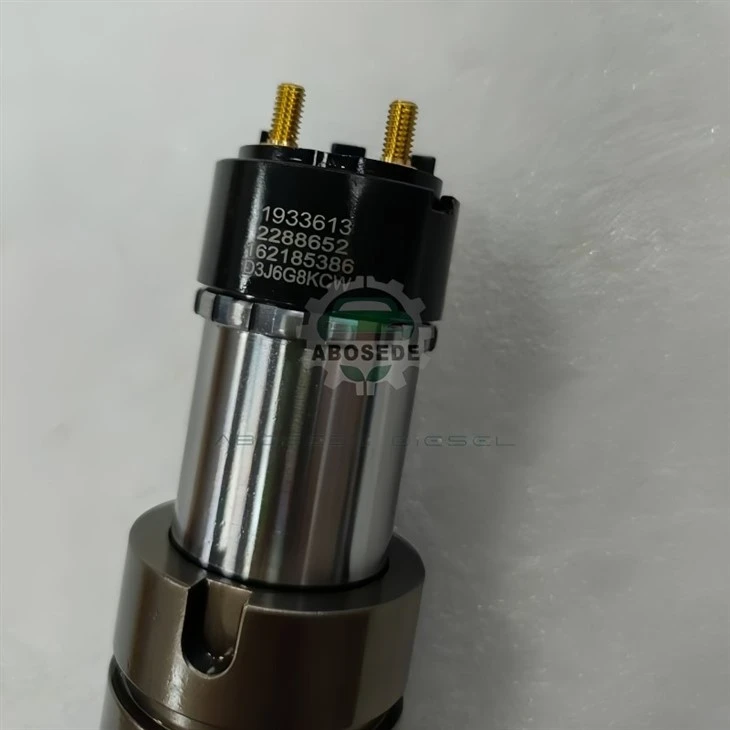

1933613 หัวฉีดน้ำมันเชื้อเพลิง - คอยล์โซลินอยด์ที่มีความทนทานต่อความร้อนสูงและการห่อหุ้มแบบต้านทานอาร์ค|ปรับให้เหมาะสมเพื่อยืดอายุการใช้งานทางไฟฟ้าในสภาพแวดล้อมของเครื่องยนต์ที่มีอุณหภูมิสูง

เมื่อวินิจฉัยข้อบกพร่องของหัวฉีด โดยทั่วไปช่างเทคนิคจะเน้นที่การสึกหรอทางกลไก-การยึดเข็ม การอุดตันของหัวฉีด หรือการให้คะแนนของลูกสูบ แต่สำหรับเครื่องยนต์ที่มีระยะทางวิ่งสูงซึ่งทำงานในสภาพอากาศร้อนหรือภายใต้ภาระหนักอย่างต่อเนื่องขดลวดโซลินอยด์มักจะล้มเหลวก่อนส่วนประกอบไฮดรอลิก วัสดุฉนวนของคอยล์เสื่อมสภาพตามรอบความร้อนแต่ละครั้ง เกิดการเปราะและเกิดรอยแตกขนาดเล็ก รอยแตกเหล่านี้ทำให้เกิดส่วนโค้งไฟฟ้าแรงสูงระหว่างขดลวด ส่งผลให้ความต้านทานของคอยล์เพิ่มขึ้นเรื่อยๆ จนกระทั่งวงจรขับไม่สามารถจ่ายกระแสไฟฟ้าเพียงพอที่จะยกกระดองได้อีกต่อไป ที่1933613 หัวฉีดแก้ไขปัญหากลไกไฟฟ้าขัดข้องนี้โดยตรงผ่านการห่อหุ้มคอยล์ทนความร้อนสูงที่ใช้ระบบฉนวนโพลีอิไมด์ (พิกัด 240 องศาต่อเนื่อง) รวมกับอีพ็อกซี่เติมเซรามิกที่กระจายความร้อนได้อย่างมีประสิทธิภาพมากกว่าสารประกอบอีพอกซีมาตรฐานถึง 35% ผลลัพธ์ที่ได้คือหัวฉีดที่รักษาความสมบูรณ์ทางไฟฟ้าได้มากกว่า 10,000 รอบความร้อน (-30 องศาถึง +150 องศา )- ซึ่งเทียบเท่ากับ 1.2 ล้านกิโลเมตรในรถบรรทุกลากจูงสำหรับงานหนัก- ซึ่งช่วยขจัดความล้มเหลวที่เกี่ยวข้องกับคอยล์และการติดไฟที่ไม่สม่ำเสมอ การสตาร์ทติดยาก และรหัสข้อบกพร่อง "วงจรหัวฉีด" ที่เป็นผลจากการพังของฉนวนได้อย่างแท้จริง

1933613 เป็นข้อมูลอ้างอิงโยงโดยตรงของ OEM สำหรับคัมมินส์ 1933613และบ๊อช 0 445 120 234ได้รับการปรับเทียบโดยเฉพาะสำหรับ:

คัมมินส์ X15(2017–ปัจจุบัน คะแนนทั้งหมด) – Freightliner Cascadia, Kenworth T680, Peterbilt 579

คัมมินส์ ISX15(2010–2017) – รถบรรทุกลากสายและรถบรรทุกอาชีพที่มีระยะทางวิ่งสูง

คัมมินส์ QSX15– อุปกรณ์การทำเหมืองแร่และนอกทางหลวงที่ทำงานในสภาพแวดล้อมที่ร้อนและมีฝุ่นมาก

วอลโว่ D13(2014+) – พร้อมปลอกอะแดปเตอร์ (แยกจำหน่าย)

แม็ก เอ็มพี8(หลังปี 2015) – เข้ากันได้กับคอนโทรลเลอร์ EDC17 และ CM2350

ดีทรอยต์ DD13/DD15– การใช้งานติดตั้งเพิ่มข้ามแบรนด์

หัวฉีดนี้เหมาะอย่างยิ่งสำหรับกองเรือที่ทำงานในสภาพอากาศร้อน(ตะวันออกกลาง ออสเตรเลีย สหรัฐอเมริกาตะวันตกเฉียงใต้) และการดำเนินการขนส่งหนักโดยที่การทำงานที่มีภาระสูงอย่างต่อเนื่องจะยกระดับอุณหภูมิใต้ฝากระโปรงให้เกินขีดจำกัดการออกแบบของคอยล์หัวฉีดมาตรฐาน

คอยล์โซลินอยด์เป็นส่วนประกอบทางไฟฟ้าเพียงชิ้นเดียวภายในหัวฉีดที่ต้องสัมผัสกับความเค้นทางความร้อนและทางกลอย่างเต็มรูปแบบ-การเปลี่ยนแปลงของอุณหภูมิตั้งแต่สตาร์ทเย็นจนถึงทำงาน การสั่นสะเทือนจากเครื่องยนต์ และการเต้นของความถี่สูงของกระแสไฟของตัวขับ เมื่อเวลาผ่านไป วัสดุฉนวน (โดยทั่วไปคือโพลีเอสเตอร์หรือโพลีเอไมด์) ผ่านการย่อยสลายทางเคมี โดยจะออกซิไดซ์ เปราะ และเกิดรอยแยก เมื่อเกิดรอยแยก จะเกิดการอาร์คทางไฟฟ้าระหว่างขดลวดที่อยู่ติดกัน ทำให้ความต้านทานที่มีประสิทธิภาพของขดลวดเพิ่มขึ้นและเปลี่ยนเวลาที่เพิ่มขึ้นในปัจจุบัน

1933613 กล่าวถึงสิ่งนี้ผ่าน:

1. ระบบฉนวนโพลีอิไมด์– ลวดแม่เหล็กหุ้มฉนวนด้วยการเคลือบโพลีอิไมด์ (ชนิด Kapton®) ที่ได้รับพิกัดสำหรับการทำงานต่อเนื่องที่ 240 องศา - ซึ่งสูงกว่าพิกัด 180 องศาของฉนวนโพลีเอสเตอร์อิไมด์มาตรฐานอย่างมาก นอกจากนี้โพลีอิไมด์ยังแสดงความต้านทานต่อการเกิดออกซิเดชันจากความร้อนได้เหนือกว่า โดยยังคงความเป็นฉนวนไว้ได้แม้จะสัมผัสกับอุณหภูมิสูงเป็นเวลานานก็ตาม

2 แม่พิมพ์อีพ็อกซี่เติมเซรามิก– คอยล์ถูกห่อหุ้มไว้ในสารประกอบอีพอกซีที่บรรจุด้วยเซรามิกไมโครสเฟียร์ 40% (อลูมิเนียมออกไซด์) สารตัวเติมนี้บรรลุวัตถุประสงค์สองประการ:

การนำความร้อน: อนุภาคเซรามิกเป็นเส้นทางนำความร้อน ช่วยให้คอยล์กระจายความร้อนได้เร็วกว่าอีพ็อกซี่มาตรฐานที่ไม่ได้เติมถึง 35% อุณหภูมิภายในที่ต่ำกว่าจะช่วยลดอัตราการเสื่อมสภาพของฉนวน

การหน่วงทางกล: ฟิลเลอร์เซรามิกยังดูดซับพลังงานการสั่นสะเทือน ช่วยลดการเคลื่อนไหวระดับไมโครของขดลวดที่อาจกัดกร่อนฉนวนได้

3 การห่อหุ้มด้วยสุญญากาศ– กระบวนการขึ้นรูปเกินจะดำเนินการภายใต้สุญญากาศ โดยกำจัดช่องว่างอากาศที่สามารถดักจับความชื้น-ความชื้นที่อาจนำไปสู่การกัดกร่อนของขดลวดทองแดงและจุดต่อขั้วต่อ ซึ่งเป็นโหมดความล้มเหลวทั่วไปในสภาพอากาศชายฝั่งหรือชื้น

④ ขั้วต่อเคลือบทอง– หมุดขั้วต่อไฟฟ้าชุบด้วยทอง 2 µm บนนิกเกิล ป้องกันการเกิดออกซิเดชันที่สามารถเพิ่มความต้านทานการสัมผัสและสร้างความร้อนเฉพาะที่

การทดสอบการตรวจสอบความถูกต้องดำเนินการในห้องควบคุมสภาพแวดล้อมที่หมุนเวียนหัวฉีดจาก −30 องศาถึง +150 องศา (เวลาแช่ 1 ชั่วโมงในแต่ละสุดขั้ว) เป็นเวลา 10,000 รอบ-จำลองระยะทางประมาณ 1.2 ล้านกิโลเมตรในเครื่องยนต์ที่มีการสตาร์ทขณะเครื่องเย็นสามครั้งต่อวัน เมื่อสิ้นสุดการทดสอบ ความต้านทานของฉนวนยังคงสูงกว่า 50 MΩ ที่ 500 V DC และความต้านทานของขดลวดเพิ่มขึ้นเพียง 2.2% เมื่อเทียบกับหัวฉีดมาตรฐานที่มีการเพิ่มขึ้น 7.5% และรอยแตกร้าวที่มองเห็นได้ในการห่อหุ้ม

หัวฉีด 1933613 แต่ละตัวผ่านการตรวจสอบความถูกต้อง 9 ขั้นตอน โดยเน้นหนักไปที่ความสมบูรณ์ทางไฟฟ้า:

◈ การทดสอบฉนวนคอยล์– วัดความต้านทานของฉนวนที่ 500 V DC ต้องเกิน 100 MΩ
◈ ตัวอย่างการปั่นจักรยานด้วยความร้อน – one unit per batch is subjected to 1,000 thermal cycles (−30°C to +150°C) and re‑tested for insulation resistance (> 50 MΩ).
◈ ความทนทานต่อความต้านทานของคอยล์– วัดที่ 20 องศา ความอดทน ±3% ของค่าที่ระบุ
◈ แผนที่การไหลแบบไดนามิก– ความดัน 7 จุด × ความกว้างพัลส์ 5 จุด ฿² > 0.998
◈ ซีลแรงดันสูง– การทดสอบการรั่วของฮีเลียมที่ 1,700 บาร์ เกณฑ์ < 6×10⁻⁶ mbar·l/s
◈ รูปแบบสเปรย์– มุมกรวย 153 องศา ± 1.5 องศา ความแปรผันของรูต่อรู น้อยกว่าหรือเท่ากับ ±5%
◈ การเปิดล่าช้าดริฟท์– ที่ −20 องศา , +20 องศา , +120 องศา ; shift น้อยกว่าหรือเท่ากับ 3.5 µs
◈ ความอดทน– 7 ล้านรอบที่ 1,500 บาร์ ตามด้วยการทดสอบฉนวนซ้ำ
◈ การตรวจสอบย้อนกลับ– แต่ละหน่วยมีบาร์โค้ด 2D ที่เชื่อมโยงกับใบรับรองที่มีข้อมูลความต้านทานของฉนวน ความต้านทานของขดลวด และข้อมูลวงจรความร้อน

🔧 พอดีกับกลไก:

ใช้แหวนรองทองแดงและโอริงที่ให้มา ล้างรูหัวฉีด.

ขันน็อตแรงดันสูงให้เข้าที่30 นิวตันเมตร + 75 องศา– ไม่เกิน 37 นิวตันเมตร แรงบิดที่มากเกินไปสามารถสร้างความเครียดให้กับแม่พิมพ์ที่มากเกินไป และสร้างรอยแตกขนาดเล็กที่ทำให้ความชื้นเข้าไปได้

ตรวจสอบให้แน่ใจว่าขั้วต่อแห้งและปราศจากการกัดกร่อนก่อนเสียบปลั๊ก ใช้จาระบีอิเล็กทริกบนหมุดหากทำงานในสภาพแวดล้อมที่มีความชื้น

💻 การเขียนโปรแกรม ECU:

ป้อนรหัส IQA 6 หลักโดยใช้ Cummins INSITE™, Bosch ESI[tronic] หรือเทียบเท่า

ทำการรีเซ็ตการปรับตัวและไม่ได้ใช้งานเป็นเวลา 5 นาที คุณลักษณะทางไฟฟ้ามีความเสถียร ดังนั้นจึงไม่จำเป็นต้องปรับเปลี่ยนเป็นพิเศษ

⚠️ สำคัญ: ความทนทานต่อความร้อนที่สูงขึ้นของหัวฉีดไม่ได้ป้องกันกระแสไฟเกินของวงจรขับ ตรวจสอบให้แน่ใจว่าไดรเวอร์ ECU ได้รับการปรับเทียบอย่างถูกต้องสำหรับกระแสไฟฟ้าสูงสุด 19.8 A; เกิน 22 A จะทำให้ขดลวดร้อนเกินไปโดยไม่คำนึงถึงฉนวน

คำถามที่ 1: รถบรรทุกของฉันติดตั้งเครื่องรับสัญญาณหลังการขายที่เพิ่มกระแสการฉีด คอยล์ของ 1933613 จะรับมือกับความร้อนส่วนเกินได้หรือไม่?
ฉนวนโพลีอิไมด์ได้รับการจัดอันดับที่ 240 องศา ซึ่งให้ความปลอดภัยที่เหนือกว่าคอยล์มาตรฐาน อย่างไรก็ตาม เราไม่แนะนำให้ใช้กระแสไฟฟ้าสูงสุดเกิน 22 A การขึ้นรูปเซรามิกมากเกินไปจะช่วยกระจายความร้อนส่วนเกิน แต่กระแสไฟฟ้าเกินอย่างต่อเนื่องจะทำให้อุณหภูมิภายในสูงขึ้นสูงกว่า 240 องศา - ในที่สุด ตรวจสอบอุณหภูมิคอยล์ด้วยเทอร์โมมิเตอร์อินฟราเรดในระหว่างสภาวะที่มีภาระหนัก

คำถามที่ 2: ฉันพบรหัสข้อผิดพลาด "วงจรหัวฉีด" เป็นระยะๆ บน X15 ของฉัน และตัวแทนจำหน่ายสงสัยว่ามีปัญหาในการเดินสายไฟ คอยล์หัวฉีดมีสาเหตุจริงหรือไม่?
ใช่ ข้อผิดพลาดเป็นระยะๆ เป็นอาการคลาสสิกของฉนวนที่พัง รอยแตกขนาดเล็กทำให้เกิดอาร์คระหว่างขดลวด ซึ่งเปลี่ยนอิมพีแดนซ์ของคอยล์และทำให้เกิดการวินิจฉัยของ ECU-แต่ข้อผิดพลาดมักจะหายไปเมื่อเครื่องยนต์เย็นลง ทำให้เกิดความสับสนในการวินิจฉัย ฉนวนโพลีอิไมด์ของ 1933613 ช่วยลดโหมดความล้มเหลวนี้ หากคุณเปลี่ยนหัวฉีดอันหนึ่งและยังมีรหัสอยู่ ให้ตรวจสอบชุดสายไฟว่ามีการเสียดสีหรือไม่

คำถามที่ 3: ฉันสามารถติดตั้งหัวฉีดนี้ได้หรือไม่หากเครื่องยนต์ของฉันมีระบบไฟฟ้า 24 V?
ไม่ หัวฉีดได้รับการออกแบบมาสำหรับตัวขับจุดสูงสุดและคงค่า 12 V ที่มีโปรไฟล์กระแสไฟฟ้าแบบควบคุม การใช้ไฟ 24 V จะทำให้คอยล์ดึงกระแสไฟประมาณสองเท่า (ประมาณ 40 A) สำหรับเฟสพีค ซึ่งเกินขีดจำกัดทางความร้อน และอาจหลอมละลายสารห่อหุ้มได้ หากเครื่องยนต์ของคุณมีระบบ 24 V คุณต้องใช้ตัวแปลง DC‑DC หรือโมดูลไดรเวอร์หัวฉีดเฉพาะที่จะลดแรงดันไฟฟ้า

คำถามที่ 4: การฉีดขึ้นรูปมากเกินไปของหัวฉีดมีตัวเติมเซรามิก- ทำให้เปราะมากขึ้นและมีแนวโน้มที่จะแตกร้าวจากการสั่นสะเทือนหรือไม่
จริงๆ แล้วอีพอกซีที่เติมเซรามิกนั้นมีความแข็งแกร่งกว่าอีพอกซีมาตรฐาน เนื่องจากอนุภาคเซรามิกทำหน้าที่เป็นตัวดักจับการแตกร้าว ในการทดสอบการสั่นสะเทือน (การกวาดแบบไซน์ซอยด์ 40 กรัม, 50–2,000 เฮิรตซ์) รุ่น 1933613 ทนทานได้นาน 1,000 ชั่วโมงโดยไม่มีการแตกร้าวแบบห่อหุ้ม ซึ่งมีประสิทธิภาพเหนือกว่าอีพ็อกซี่ที่ไม่ได้เติมซึ่งแสดงรอยแตกที่พื้นผิวหลังจาก 200 ชั่วโมง ฟิลเลอร์ยังช่วยหน่วงซึ่งช่วยลดการส่งแรงสั่นสะเทือนไปยังขดลวดภายใน

คำถามที่ 5: อัตราความร้อนที่สูงขึ้นของคอยล์ส่งผลต่อความล่าช้าในการเปิดของหัวฉีดเมื่อเครื่องยนต์เย็นอย่างไร
ความทนทานต่อความร้อนของฉนวนไม่ส่งผลต่อคุณสมบัติทางแม่เหล็กของขดลวดที่อุณหภูมิเย็น ความล่าช้าในการเปิดที่ −20 องศา อยู่ภายในข้อกำหนดเดียวกัน (น้อยกว่าหรือเท่ากับ 168 µs) ที่ 20 องศา ระดับความเป็นฉนวนที่สูงขึ้นนั้นหมายความว่าคอยล์สามารถทนต่อการทำงานที่ร้อนโดยไม่เสื่อมสภาพ มันไม่เปลี่ยนแปลงประสิทธิภาพของแม่เหล็กไฟฟ้า

คำถามที่ 6: หัวฉีดมาพร้อมกับถุงดูดความชื้นในบรรจุภัณฑ์ จำเป็นสำหรับการจัดเก็บหรือไม่?
ใช่ สารดูดความชื้นช่วยปกป้องขั้วต่อที่เคลือบทองและคอยล์ภายในจากความชื้นระหว่างการเก็บรักษา หลังจากการติดตั้ง หัวฉีดจะถูกปิดผนึกจากความชื้นด้วยแม่พิมพ์ที่มากเกินไป แต่ในระหว่างการเก็บรักษา ขั้วต่อจะถูกเปิดออก เราแนะนำให้เก็บหัวฉีดไว้ในบรรจุภัณฑ์ที่ปิดสนิทจนกระทั่งติดตั้ง หากเปิดถุงแล้ว ให้เก็บหัวฉีดไว้ในที่แห้ง สภาพแวดล้อมที่มีการควบคุมอุณหภูมิ (ความชื้นสัมพัทธ์ < 60%)
