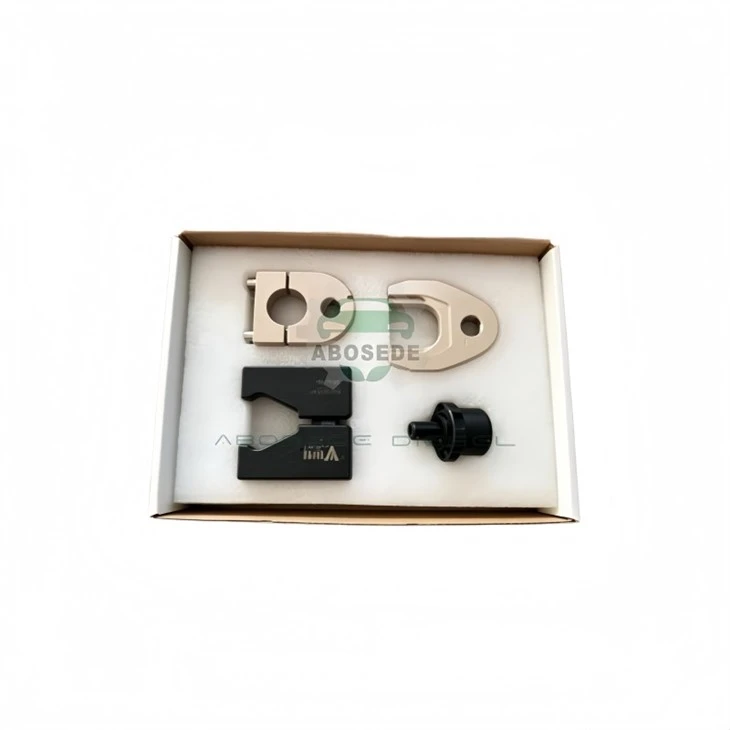

ฟิกซ์เจอร์ถอดชิ้นส่วนหัวฉีดปั๊ม Caterpillar C13 - ระบบสกัดพร้อมคำแนะนำสำหรับบริการหัวฉีดหน่วย HEUI

เครื่องยนต์ Caterpillar C13 ที่ติดตั้งระบบเชื้อเพลิง HEUI (Hydraulically Actuated Electronically Controlled Unit Injector) นำเสนอความท้าทายในการบริการที่แตกต่าง: ชุดหัวฉีดปั๊ม-ปั๊มแรงดันสูงและชุดหัวฉีดแบบรวม- ได้รับการยึดไว้ภายในฝาสูบด้วยสลักเกลียวกดค้างไว้ที่แรงบิด 80 นิวตันเมตร ในขณะที่ส่วนประกอบภายใน (ลูกสูบ ลำกล้อง และวาล์วส่ง) ได้รับการโหลดล่วงหน้าด้วยแรงสปริงที่เกิน 1,200 นิวตัน ตัวดึงทั่วไปที่จับตัวหัวฉีดจากภายนอกมักจะทำให้กระบอกกราวด์ที่มีความแม่นยำบิดเบี้ยว ซึ่งนำไปสู่การยึดของลูกสูบเมื่อประกอบกลับคืน ฟิกซ์เจอร์แยกชิ้นส่วนของเราจะแก้ไขปัญหานี้ผ่านปลอกดูดที่ควบคุมด้วยขั้นตอน ซึ่งประกอบเข้ากับรูดึงเกลียวภายในของหัวฉีด (M10×1.0) และแอกรองรับที่ยึดกับพื้นผิวฝาสูบ นี่ไม่ใช่ตัวดึงแบบสากล เป็นระบบที่มีการจัดการด้วยแรงที่จะถอดชุดหัวฉีดออกโดยไม่ต้องรับภาระด้านข้างบนส่วนต่อประสานการปิดผนึกที่สำคัญของหัวฉีด

---

The fixture employs a two‑stage extraction mechanism: a primary forcing screw (rated to 3,000 N) engages the injector's puller thread, while a secondary sliding hammer provides controlled impact force for breaking the carbon seal that forms between the nozzle tip and the combustion chamber. The forcing screw's thrust bearing eliminates rotational torque transfer to the injector body, preventing twisting of the barrel‑plunger assembly. A built‑in load indicator (colour‑coded dial) shows the applied pulling force-green (0‑1,500 N) for normal extraction, yellow (1,500‑2,200 N) for stubborn nozzles, and red (>2,200 N) แสดงถึงแรงที่มากเกินไปซึ่งเสี่ยงต่อความเสียหายของส่วนประกอบ คู่มือแบบภาพนี้ป้องกันข้อผิดพลาดทั่วไปของการดึงเกิน ซึ่งสามารถยืดแกนยึดของหัวฉีดได้

ปลอกดูดจะบุด้วยบุชชิ่งสีบรอนซ์ที่พอดีกับเส้นผ่านศูนย์กลางภายนอกของหัวฉีด ป้องกันไม่ให้ปลายหัวฉีดสัมผัสกับรูฝาสูบในระหว่างการถอด บุชชิ่งนี้ยังตั้งศูนย์กลางแกนดึง เพื่อให้แน่ใจว่าแรงสกัดจะโคแอกเซียลอย่างสมบูรณ์แบบกับหัวฉีด- ซึ่งมีความสำคัญอย่างยิ่งในการหลีกเลี่ยงการเกิดรอยหยักของลูกสูบ แอกรองรับถูกเคลือบด้วยแผ่นยางที่ปกป้องพื้นผิวเครื่องจักรของฝาสูบจากรอยแคลมป์ มีชุดบูชไกด์ทดแทน (เส้นผ่านศูนย์กลางต่างกัน) ไว้เพื่อรองรับหัวฉีดรุ่นต่างๆ ที่มีพิกัดความเผื่อในการผลิตเล็กน้อย

การตระเตรียม– ถอดฝาครอบวาล์วและระบุหัวฉีดที่จะซ่อมบำรุง บรรเทาระบบน้ำมันแรงดันสูงโดยการหมุนเครื่องยนต์โดยที่ระบบตัดน้ำมันเชื้อเพลิงอยู่

การติดตั้งฟิกซ์เจอร์– ติดตั้งแอกรองรับเหนือหัวฉีด โดยวางไว้บนพื้นผิวฝาสูบ จัดหมุดระบุตำแหน่งของแอกให้ตรงกับรูสลักเกลียวยึดหัวฉีดที่อยู่ติดกันเพื่อป้องกันการหมุน

การมีส่วนร่วมของด้าย– ขันอะแดปเตอร์ตัวดึงเข้ากับเกลียวด้านบนของหัวฉีด (M10×1.0) จนแน่นด้วยมือ ติดชุดประกอบสกรูบังคับเข้ากับอะแดปเตอร์

การสกัดเบื้องต้น– หมุนสกรูบังคับตามเข็มนาฬิกา ตัวบ่งชี้โหลดจะแสดงแรง หากไปถึงโซนสีเหลืองโดยไม่มีการเคลื่อนไหว ให้ใช้ค้อนเลื่อน-การกระแทกแบบควบคุมเพียงครั้งเดียว (ค้อน 2 กก. ระยะชัก 150 มม.) จะทำให้ซีลคาร์บอนแตก

การถอดหัวฉีด– เมื่อหัวฉีดว่างแล้ว ให้ยกขึ้นในแนวตั้งจากรูฝาสูบ วางไว้บนแท่นจัดเก็บที่ให้มาทันทีเพื่อป้องกันการปนเปื้อนของรูหัวฉีด

การตรวจสอบหลังการสกัด– ตรวจสอบแหวนรองซีลด้านล่างของหัวฉีด หากผิดรูป ให้เปลี่ยนใหม่ (ให้มาในชุดอุปกรณ์เสริม) ตรวจสอบรูลูกสูบเพื่อหารอยขีดข่วนโดยใช้ตัวเปรียบเทียบขนาดขยายที่ให้มาด้วย

ชุดอุปกรณ์ติดตั้งประกอบด้วยเครื่องมือเพิ่มเติมสองชิ้นที่ช่วยปรับปรุงการประกอบใหม่:

อะแดปเตอร์แรงบิดสลักยึด: แปลงสกรูบังคับของฟิกซ์เจอร์ให้เป็นตัวขับจำกัดแรงบิด (ตั้งค่าล่วงหน้าไว้ที่ 80 นิวตันเมตร) ทำให้มั่นใจได้ถึงการขันโบลต์ยึดหัวฉีดให้แน่นสม่ำเสมอ

ช่างติดตั้งแหวนซีล: ปลอกเรียวที่ค่อย ๆ ขยายโอริงและวงแหวนสำรองระหว่างการติดตั้ง ป้องกันการหนีบและรับประกันซีลน้ำมันแรงดันสูงที่ไม่มีการรั่วซึม

อุปกรณ์เสริมเหล่านี้ช่วยลดความจำเป็นในการใช้เครื่องมือแยกกัน และลดความเสี่ยงของแรงบิดเกิน-ซึ่งเป็นสาเหตุทั่วไปของการบิดเบี้ยวของรูหัวฉีด

คำถามที่ 1: หัวฉีดยังติดอยู่แม้จะใช้ค้อนเลื่อนแล้ว-ฉันควรทำอย่างไร
ตอบ: หยุดทันที-การตอกมากเกินไปอาจทำให้อะแดปเตอร์ดึงงอได้ ทาน้ำมันที่เจาะทะลุ (เช่น WD-40 Specialist) ลงบนบริเวณซีลด้านล่างของหัวฉีด และปล่อยให้แช่ไว้ 15 นาที ค่อย ๆ ใช้แรงดึงอีกครั้ง โดยใช้ตัวแสดงโหลดเป็นตัวนำทาง ถ้าแรงเกิน 2,200 นิวตัน ซีลคาร์บอนอาจหลอมละลาย ใช้เทอร์มอลช็อต (ปืนความร้อนบนหัวกระบอกสูบ) เพื่อทำลายพันธะ

คำถามที่ 2: อุปกรณ์จับยึดนี้สามารถใช้กับหัวฉีด C-15 หรือ C-18 HEUI ได้หรือไม่
ตอบ: ไม่-C-15 และ C-18 ใช้ตัวหัวฉีดที่ใหญ่กว่า (เส้นผ่านศูนย์กลาง 48 มม.) และมีเกลียวดึงที่แตกต่างกัน (M12×1.25) เรามีฟิกซ์เจอร์แยกสำหรับรุ่นเหล่านั้น อย่างไรก็ตาม แอกรองรับและค้อนเลื่อนสามารถใช้แทนกันได้ในกลุ่มฟิกซ์เจอร์ HEUI ทั้งหมดของเรา

คำถามที่ 3: ฉันจะรู้ได้อย่างไรว่าอะแดปเตอร์ตัวดึงใช้ความลึกของเกลียวเต็มหรือไม่?
ตอบ: อะแดปเตอร์มีเส้นทำเครื่องหมายความลึก 12 มม. จากส่วนปลาย เมื่อเส้นนี้เรียบไปกับพื้นผิวด้านบนของหัวฉีด แสดงว่ามีการประสานกันเต็มที่ หากเส้นอยู่เหนือพื้นผิว แสดงว่าอะแดปเตอร์ไม่ได้ติดตั้งจนสุด-ทำความสะอาดด้ายและลองใหม่อีกครั้ง เศษในด้ายเป็นสาเหตุที่พบบ่อย

คำถามที่ 4: ตัวบ่งชี้การโหลดยังคงอยู่ในโซนสีเขียว แต่หัวฉีดไม่ขยับ-เป็นเรื่องปกติหรือไม่
ตอบ: ได้-สำหรับหัวฉีดที่มีซีลคาร์บอนที่แข็งแรง แรงดึงในตอนแรกจะยังคงต่ำจนกว่าซีลจะขาดกะทันหัน หมุนสกรูบังคับต่อไปอย่างมั่นคง ตัวบ่งชี้จะกระโดดเข้าสู่โซนสีเหลืองเมื่อซีลคลายออก หากยังคงเป็นสีเขียวหลังจากผ่านไป 5 รอบเต็ม อะแดปเตอร์อาจลื่นไถล-ตรวจสอบการยึดเกลียว

คำถามที่ 5: การบำรุงรักษาที่แนะนำสำหรับบูชไกด์สีบรอนซ์คืออะไร?
ตอบ: ทำความสะอาดบูชหลังการใช้งานแต่ละครั้งด้วยแปรงขนนุ่ม และตรวจสอบเครื่องหมายคะแนน หากพื้นผิวด้านในของบุชชิ่งมีรอยขีดข่วนหรือมีเส้นผ่านศูนย์กลางสึกหรอ (เกินขนาดมากกว่า 0.05 มม.) ให้เปลี่ยนใหม่-บูชที่สึกหรออาจทำให้หัวฉีดเอียงระหว่างการสกัด ทำให้เกิดความเสียหายกับรู บูชสำรองมีจำหน่ายในชุดอุปกรณ์เสริม

คำถามที่ 6: ฉันสามารถใช้ฟิกซ์เจอร์นี้เพื่อแยกชิ้นส่วนหัวฉีดเพิ่มเติมได้หรือไม่ (เช่น ถอดลูกสูบและกระบอกออก)
ตอบ: ฟิกซ์เจอร์นี้ออกแบบมาเพื่อแยกหัวฉีดที่สมบูรณ์ออกจากฝาสูบเท่านั้น สำหรับการถอดชิ้นส่วนภายใน (ลูกสูบ กระบอกปืน วาล์วส่ง) คุณจะต้องมีชุดถอดชิ้นส่วนภายในหัวฉีด C13 แยกต่างหาก ซึ่งประกอบด้วยเครื่องมือสกัดลูกสูบและแท่นรองรับกระบอก
