Cummins M11 โซลินอยด์กระดอง (เจดีย์เล็ก) 3034407 – ลิงค์แม่เหล็กในการควบคุมเชื้อเพลิง PT

ในระบบเชื้อเพลิง PT (เวลาแรงดัน) ของคัมมินส์-โดยเฉพาะอย่างยิ่งในรุ่นควบคุมด้วยระบบอิเล็กทรอนิกส์ที่ใช้กับเครื่องยนต์ M11- ชุดโซลินอยด์ควบคุมน้ำมันเชื้อเพลิงเป็นส่วนต่อประสานระหว่างโมดูลควบคุมเครื่องยนต์กับชุดควบคุมไฮดรอลิก หัวใจของโซลินอยด์นี้อยู่ที่กระดอง(มักเรียกกันว่า "เจดีย์เล็ก" เนื่องจากมีรูปทรงคล้ายหอคอยแบบขั้นบันไดที่โดดเด่น) ซึ่งเป็นส่วนประกอบเฟอร์โรแมกเนติกที่กลึงอย่างแม่นยำ ซึ่งแปลงกระแสไฟฟ้าเป็นจังหวะเชิงกลที่ปรับแรงดันน้ำมันเชื้อเพลิง เกราะนี้ ระบุโดยหมายเลขชิ้นส่วน3034407, คือองค์ประกอบที่เคลื่อนไหวภายในคอยล์โซลินอยด์: เมื่อมีการจ่ายพลังงาน องค์ประกอบจะเลื่อนในแนวแกนเพื่อเปิดหรือปิดพอร์ตบายพาสน้ำมันเชื้อเพลิง เพื่อควบคุมแรงดันที่ควบคุมอัตราการจ่ายน้ำมันเชื้อเพลิง

ต่างจากลูกสูบ-ซึ่งเป็นองค์ประกอบปั๊มที่มีการเคลื่อนที่เชิงบวก- กระดองเป็นองค์ประกอบควบคุม มันไม่ได้สูบน้ำมันเชื้อเพลิง โดยจะสั่งการเอาท์พุตของปั๊มโดยการปรับแรงดันนำร่องที่กระทำต่อลูกสูบของกัฟเวอร์เนอร์ การตอบสนองแบบไดนามิก การซึมผ่านของแม่เหล็ก และตำแหน่งหยุดเชิงกลจะกำหนดการตอบสนองของปีกผีเสื้อและคุณลักษณะการรับโหลดของเครื่องยนต์โดยตรง รายการการแลกเปลี่ยนที่ให้ไว้ในภาพประกอบด้วยหมายเลขชิ้นส่วน 19 รายการซึ่งทั้งหมดเกี่ยวข้องกับซีรีส์ปั๊ม M11-แต่3034407เป็นเกราะจำเพาะที่เข้ามาแทนที่หลายๆ ตัว ทำให้เป็นโซลูชันการบริการสากลสำหรับการกำหนดค่าปั๊ม PT ที่หลากหลาย

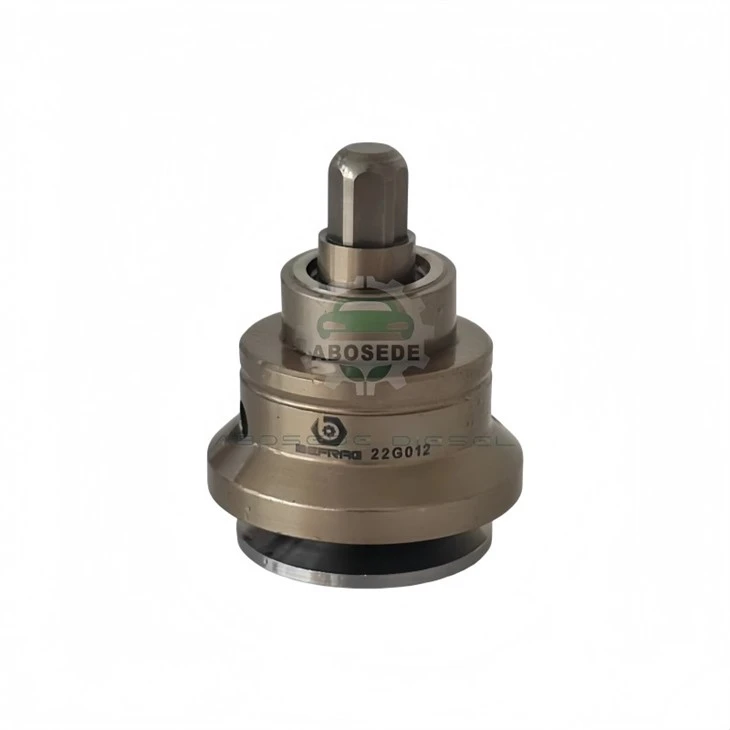

รูปร่างขั้นบันไดของกระดอง-ที่ปลายแคบ ฐานกว้างกว่า- ทำให้ได้รับฉายาว่า "เจดีย์เล็ก" ในหมู่ช่างเทคนิค เรขาคณิตนี้ไม่ใช่สุนทรียศาสตร์ มันทำหน้าที่ได้หลายอย่าง:

การจำกัดจังหวะ– ขั้นตอนทำหน้าที่เป็นตัวหยุดทางกลที่กำหนดระยะการเคลื่อนที่ของเกราะ โดยทั่วไป0.8 ถึง 1.2 มมขึ้นอยู่กับรุ่นของปั๊ม เพื่อให้แน่ใจว่าจังหวะของโซลินอยด์จะสม่ำเสมอโดยไม่คำนึงถึงความคลาดเคลื่อนในการผลิต

ความเข้มข้นของฟลักซ์แม่เหล็ก– โปรไฟล์แบบเรียวจะเน้นสนามแม่เหล็กที่ช่องว่างอากาศ ซึ่งจะเพิ่มแรงแม่เหล็กไฟฟ้าสำหรับกระแสคอยล์ที่กำหนด วิธีนี้ช่วยให้โซลินอยด์กระตุ้นเร็วขึ้น-โดยทั่วไปแล้วจะได้จังหวะเต็ม3–5 มิลลิวินาที-ซึ่งจำเป็นสำหรับการตอบสนองของเครื่องยนต์ชั่วคราว

คู่มือการจัดกึ่งกลาง– ฐานที่กว้างขึ้นจะอยู่ภายในบุชชิ่งนำบรอนซ์หรือสเตนเลสสตีล ช่วยรักษาศูนย์กลางร่วมกับขดลวดโซลินอยด์ และป้องกันการโหลดด้านข้างที่อาจทำให้เกิดการสึกหรอก่อนเวลาอันควร

ที่3034407กระดองคือตัวอ้างอิงโยงที่ครอบคลุมตระกูลของตัวเลขรุ่นก่อนๆ รวมถึงตัวเลขหลายตัวที่แสดงอยู่ในตารางด้วย ผลิตจากโลหะผสมเหล็กแม่เหล็กที่มีความบริสุทธิ์สูง (โดยทั่วไปคือเหล็กซิลิคอน 2%) ซึ่งมีความหนาแน่นของฟลักซ์อิ่มตัวสูง (ประมาณ 1.5 เทสลา) ในขณะที่ยังคงแรงบังคับต่ำ ทำให้มั่นใจได้ว่ามีสนามแม่เหล็กตกค้างน้อยที่สุดซึ่งอาจชะลอการเคลื่อนตัวกลับของกระดองได้

ตารางต่อไปนี้อ้างอิงโยงขดลวดโซลินอยด์และหมายเลขตัวปั๊มที่เกี่ยวข้องซึ่งเข้ากันได้กับกระดอง 3034407 โปรดทราบว่าเกราะนั้นเป็นองค์ประกอบทางกายภาพเดียวกัน การแปรผันของหมายเลขปั๊มสะท้อนถึงความต้านทานคอยล์ พรีโหลดสปริง และการสอบเทียบกัฟเวอร์เนอร์ที่แตกต่างกัน:

หมายเลขปั๊ม/คอยล์	บริบทของแอปพลิเคชัน	ประเภทผู้ว่าราชการจังหวัด
3037772	PT-EC ช่วงต้น, จังหวะเวลาคงที่	อิเล็กทรอนิกส์ (EC)
3081319	นอกทางหลวงชั้นที่ 1	อิเล็กทรอนิกส์ที่มีการชดเชยระดับความสูง
3087557	รถบรรทุกหนัก 310 แรงม้า	อิเล็กทรอนิกส์ (EC)
3095040	แอปพลิเคชันบัส ควบคุมความเร็วต่ำ	อิเล็กทรอนิกส์พร้อมระบบควบคุม PTO
3411752	อุตสาหกรรม ความเร็วคงที่	อิเล็กทรอนิกส์ (EC)
3411753	อุปกรณ์ช่วยทางทะเล 280 แรงม้า	อิเล็กทรอนิกส์พร้อมการแบ่งโหลด
3411754	บนทางหลวง 330 แรงม้า	อิเล็กทรอนิกส์ (EC)
3411755	บนทางหลวง 350 แรงม้า	อิเล็กทรอนิกส์พร้อมการปรับปรุงชั่วคราว
3411756	การประยุกต์ใช้เครื่องสูบน้ำดับเพลิง	อิเล็กทรอนิกส์พร้อมระบบป้องกันความเร็วเกิน
3411758	เกษตรกรรม 370 แรงม้า	อิเล็กทรอนิกส์ (EC)
3411845	ระดับ 2 ระดับความสูง	อิเล็กทรอนิกส์พร้อมการชดเชยบรรยากาศ
4026222	ตัวแปรการปล่อยก๊าซเรือนกระจกของยุโรป	อิเล็กทรอนิกส์พร้อมระบบควบคุม EGR
4061851	การผลิตล่าช้า 400 แรงม้า	อิเล็กทรอนิกส์พร้อมการเรียนรู้แบบปรับตัว
4902921	กำลังสูง 430 แรงม้า	อิเล็กทรอนิกส์พร้อมการชดเชยอุณหภูมิน้ำมันเชื้อเพลิง
4903084	เรือเดินทะเล 450 แรงม้า	อิเล็กทรอนิกส์พร้อมตัวควบคุมแฝด
4903319	นอกทางหลวง หน้าที่หนักหน่วง	อิเล็กทรอนิกส์ที่มีการป้องกัน derate
4903472	ชุดเครื่องกำเนิดไฟฟ้า 60 Hz	อิเล็กทรอนิกส์กับผู้ว่าราชการ isochronous
4928171	รถบรรทุกหนัก 440 แรงม้า	อิเล็กทรอนิกส์พร้อมการจำกัดความเร็วบนถนน
4928517	การส่งออกเชื้อเพลิงกำมะถันสูง	อิเล็กทรอนิกส์พร้อมการเคลือบป้องกันการกัดกร่อน

ข้อมูลเชิงลึกที่สำคัญ:เกราะ 3034407 เป็นการทดแทนบริการโดยตรงสำหรับหมายเลขข้างต้นทั้งหมด กระดอง "สากล" ที่เหมาะกับชุดขดลวดโซลินอยด์ที่ใช้ในปั๊มเหล่านี้ โดยมีเงื่อนไขว่าสปริงและแผ่นรองชิมต้องจับคู่อย่างถูกต้องกับการใช้งานเฉพาะ

กระดองทำงานในสภาพแวดล้อมที่รุนแรง: แช่อยู่ในเชื้อเพลิงดีเซลหรือน้ำมันเครื่อง (ขึ้นอยู่กับการออกแบบปั๊ม) สัมผัสกับอุณหภูมิตั้งแต่ -40 องศาถึง 120 องศา และอยู่ภายใต้รอบการกระตุ้นหลายล้านรอบตลอดอายุการใช้งาน โหมดความล้มเหลวที่พบบ่อยที่สุดสองโหมดคือ:

แท่ง (แรงเสียดทานสถิต)– สารเคลือบเงาหรือแล็กเกอร์จากเชื้อเพลิงที่เสื่อมสภาพสามารถเคลือบพื้นผิวตัวนำของกระดอง ส่งผลให้กระดองติดอยู่ในตำแหน่งที่มีพลังงานหรือไม่มีพลังงาน สิ่งนี้แสดงให้เห็นว่าการตอบสนองของคันเร่งล่าช้าหรือความล้มเหลวในการเข้าถึงอัตราน้ำมันเชื้อเพลิงที่ได้รับคำสั่ง

แม่เหล็กเหลืออยู่– เมื่อเวลาผ่านไป วัสดุกระดองสามารถพัฒนาสนามแม่เหล็กที่ตกค้าง ป้องกันไม่ให้กลับสู่ตำแหน่งหยุดนิ่งเมื่อกระแสคอยล์ถูกถอดออก สภาวะนี้จะลดระยะชักที่มีประสิทธิภาพและเปลี่ยนแปลงแผนผังแรงดันน้ำมันเชื้อเพลิง ซึ่งมักจะก่อให้เกิดรหัสปัญหาในการวินิจฉัยว่า "ตัวกระตุ้นน้ำมันเชื้อเพลิงติดอยู่"

กระดองที่สึกหรอสามารถระบุได้โดยการวัดการเดินทางของโรคหลอดเลือดสมองด้วยไดอัลเกจขณะหมุนโซลินอยด์ การเดินทางที่ระบุสำหรับการใช้งาน M11 ส่วนใหญ่คือ0.90 ± 0.05 มม. หากระยะเคลื่อนที่น้อยกว่า 0.80 มม. แนะนำให้เปลี่ยน เนื่องจากระยะชักที่ลดลงจะส่งผลต่ออำนาจการควบคุมของผู้ว่าราชการ

การติดตั้งกระดอง 3034407 เป็นการดำเนินการที่มีความละเอียดอ่อน กระดองจะถูกยึดไว้ด้วยแหวนล็อกและตั้งอยู่บนเบาะนั่งแบบสปริง พร้อมด้วยสปริงที่ปรับเทียบแล้วและแผ่นชิมที่จะกำหนดการพรีโหลด พารามิเตอร์ที่สำคัญคือ:

จังหวะกระดอง– สปริงและแผ่นชิมจะกำหนดช่องว่างอากาศเริ่มต้นและระยะชัก คู่มือการบริการของโรงงานมีไว้เฉพาะเจาะจงความหนาของชิม(โดยทั่วไประหว่าง 0.50 ถึง 1.50 มม.) ที่ต้องเลือกเพื่อให้ได้ระยะชักที่ถูกต้อง การใช้แผ่นชิมที่หนาเกินไป 0.10 มม. จะลดระยะชักได้เท่าเดิม ส่งผลให้การตอบสนองของโซลินอยด์ล่าช้า

แรงบิด– จะต้องขันสกรูยึดที่ยึดขดลวดโซลินอยด์เข้ากับตัวเรือนปั๊ม15 N·m ± 2 N·m. แรงบิดที่มากเกินไปอาจทำให้ขดลวดกระสวยบิดเบี้ยว ส่งผลให้การวางแนวของกระดองเปลี่ยนแปลงและเพิ่มแรงเสียดทาน

การจัดตำแหน่งคอยล์– กระดองต้องอยู่ในแนวเดียวกับศูนย์กลางแม่เหล็กของขดลวดโซลินอยด์ การวางแนวที่ไม่ถูกต้องมากกว่า 0.2 มม. จะช่วยลดแรงแม่เหล็กที่มีอยู่ได้มากถึง 20% ซึ่งอาจทำให้เกิดการกระตุ้นเป็นระยะ ๆ ที่แรงดันไฟฟ้าแบตเตอรี่ต่ำ

หลังการติดตั้ง ควรตรวจสอบปั๊มการทดสอบการทำงาน: สั่งงานโซลินอยด์ด้วยตนเองโดยใช้เครื่องมือวินิจฉัยและวัดการเปลี่ยนแปลงแรงดันน้ำมันเชื้อเพลิงที่ช่องฉีด กระดองที่แข็งแรงจะทำให้เกิดแรงดันตกคร่อมเป็นอย่างน้อย50 ปอนด์ต่อตารางนิ้วเมื่อโซลินอยด์ถูกจ่ายไฟขณะเดินเบา

คำถามที่ 1: เกราะ 3034407 เข้ากันได้กับหมายเลขปั๊มทั้งหมดที่แสดงในภาพหรือไม่
ใช่-เกราะนั้นเหมือนกันในแอปพลิเคชันเหล่านั้น ความแตกต่างอยู่ที่ความต้านทานของขดลวดโซลินอยด์ พรีโหลดของสปริง และการสอบเทียบปั๊ม กระดองเป็นส่วนประกอบทางกลทั่วไปที่เหมาะกับทุกส่วน

คำถามที่ 2: ฉันจะทดสอบกระดองโดยไม่ต้องถอดปั๊มออกจากเครื่องยนต์ได้อย่างไร
คุณสามารถเพิ่มพลังงานให้กับโซลินอยด์ได้โดยใช้แหล่งพลังงาน DC 12V และฟังเสียง "คลิก" ของโลหะที่ชัดเจนในขณะที่กระดองเคลื่อนที่ คุณยังสามารถวัดระยะชักด้วยไดอัลเกจผ่านรูเข้าถึงโซลินอยด์ได้ หากการออกแบบปั๊มอนุญาต

คำถามที่ 3: อายุการใช้งานโดยทั่วไปของกระดอง 3034407 คือเท่าใด
ในสภาพแวดล้อมที่ใช้เชื้อเพลิงสะอาดที่มีการกรองอย่างดี อาร์เมเจอร์สามารถใช้งานได้นาน 8,000–10,000 ชั่วโมงการทำงาน ในการใช้งานที่มีคุณภาพน้ำมันเชื้อเพลิงต่ำหรือเปลี่ยนไส้กรองไม่บ่อยนัก อายุการใช้งานอาจลดลงเหลือ 4,000–5,000 ชั่วโมงเนื่องจากการสะสมของสารเคลือบเงา

คำถามที่ 4: ฉันสามารถทำความสะอาดกระดองแทนที่จะเปลี่ยนได้หรือไม่
กระดองไม่ใช่ส่วนประกอบที่สามารถซ่อมบำรุงได้ วิธีการทำความสะอาดหรือขัดด้วยอัลตราโซนิกสามารถทำลายพื้นผิวที่มีความเที่ยงตรงและเปลี่ยนแปลงคุณสมบัติทางแม่เหล็กได้ การเปลี่ยนเป็นวิธีการแก้ปัญหาที่เชื่อถือได้เพียงอย่างเดียว

คำถามที่ 5: ชิ้นส่วน 4903084 อยู่ในรายการ-ต้องใช้สปริงกระดองอื่นหรือไม่
ใช่ ปั๊ม 4903084 ใช้สปริงส่งคืนที่แข็งขึ้นเล็กน้อยเพื่อรองรับอุณหภูมิเชื้อเพลิงที่สูงขึ้น เมื่อใช้กระดอง 3034407 ในปั๊มนั้น คุณควรติดตั้งสปริงที่ระบุสำหรับหมายเลขปั๊มนั้น ตัวกระดองนั้นยังคงเหมือนเดิม

คำถามที่ 6: อาการอะไรบ่งชี้ถึงความล้มเหลวของกระดอง?
อาการทั่วไป ได้แก่: การตอบสนองของคันเร่งล่าช้า การ "ตามล่า" การเดินเบาอย่างต่อเนื่อง รหัสปัญหาในการวินิจฉัยประสิทธิภาพของแอคชูเอเตอร์เชื้อเพลิง และกำลังเครื่องยนต์ลดลงอย่างเห็นได้ชัดซึ่งไม่ได้มาพร้อมกับควันดำหรือสัญญาณอื่น ๆ ของการสึกหรอของหัวฉีด
